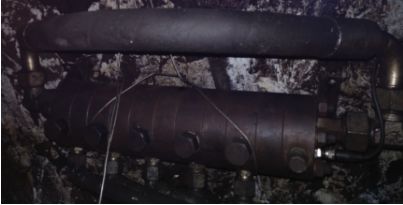

图2-3 马达分配阀（内密封）

主轴承密封每分钟需要的黑油脂量是固定的，马达分配器内部齿轮转动一圈，其油脂排量为，达到黑油脂的需求量，因此油脂泵和马达分配器是间歇性工作（每分钟内动作持续时间约8~10秒）。系统的具体控制过程为：油脂泵工作，气动球阀打开，马达分配器开始转动。安装于四联马达分配器上脉冲计数器（接近开关）能够检测到轮齿的接近和离开，并发出一个脉冲信号，马达分配器内一个齿轮的齿数是12，当马达分配器转动一圈时，脉冲计数器发出12个脉冲信号，PLC系统判定这一分钟内排入黑油脂的供应量达到要求，发出控制信号关闭气动球阀和油脂泵空气管路上的电磁阀，油脂泵和马达分配器停止工作。下一分钟开始时，继续循环上述过程。

1.2 HBW油脂系统的日常保养（含巡检）

（1）检查油脂桶剩余油脂量，不够时提前将油脂准备好以及时更换。

（2）检查油雾器油位，如果低于低液位，加注润滑油。

（3）检查泵杆的油杯中润滑油是否足够或污染，及时添加或更滑润滑油（图12）。

（4）检查油脂泵的出口压力是否正常，如果过大则管路可能堵塞。

（5）检查油脂泵的的工作是否正常，是否存在严重漏气，动作次数是否过慢（正常为1~2次/min）。

（6）保持油脂泵的清洁。

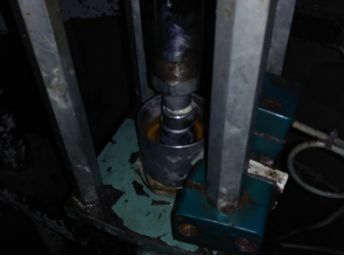

图2-4 泵杆的油杯中添加润滑油

1.3 HBW油脂系统常见故障及处理措施

（1）泵杆漏油

处理措施：漏油的原因一般是密封损坏，拆开泵杆处，更换密封。

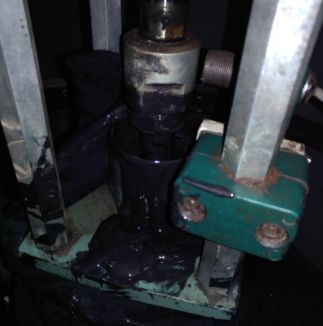

图2-5 HBW油脂泵泵杆漏油

（2）油脂泵动作缓慢

处理措施：检查进气压力是否过低，必要时通过减压阀调节进气压力。

（3）脉冲次数低于上位机设置次数报警

处理措施：首先检查油脂泵是否工作正常，气压是否达到工作要求；其次检查管路是否有堵塞现象、马达分配器前气动球阀是否正常打开，如有堵塞及时处理；检查接近开关是否损坏（测量接近开关的电压信号是否正常），如果损坏则更换；如果前面的检查均正常，则检查马达分配器是否正常工作。

（4）马达分配器无法正常工作

1）马达分配器壳体片之间的缝隙漏油。

处理措施：检查分配器上的6根螺栓是否松动，如有松动则拧紧；如果螺栓没有松动，则拆开、清洗阀体，检查壳体片间的接触面有无损伤，检查对应缝隙处的密封圈是否损坏，如有损坏则进行更换。

2）马达分配器卡死。

处理措施：拆开并清洗马达分配器，检查内部是否堵塞，如果是由于油脂质量差引起堵塞，则更换油脂；检查内部零件是否损坏，比如断轴、轴套严重磨损等，如有损坏则更换相应的零件。

52#盾构机组装调试时，内密封的马达分配阀不工作，拆开清洗后重新组装，再次启动后只有一个孔出油，随后四个孔均不出油，进一步检查发现轴套磨损，更换轴套后，马达分配器正常工作。

拆卸马达分配阀时的注意事项：

1）齿轮对和壳体是配对的。因此，拆开后，注意吧每一联的齿轮对和壳体单独按顺序放置，以免重新装配时混淆。

2）小心保护壳体之间的接触面，任何损伤可能会造成泄漏或产品质量下降。

接近开关的安装方法：

把齿轮插入带接近开关的端盖的轴孔内，转动齿轮，观察近开关是否有感应输出。接近开关的感应距离为0.5—1.5mm，超出该范围，将无感应输出。如无感应输出，松开锁紧螺母，调节接近开关感应头部与轮端面的间隙，直到有感应输出，再把锁紧螺母锁紧。

马达分配阀的拆装、接近开关安装的详细方法参见《盾构机维护保养管理指引》和《盾构机元器件使用说明书之流体卷》。

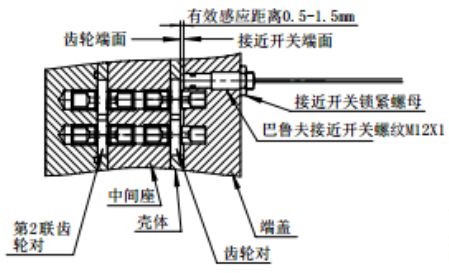

图2-6 接近开关的安装示意图
