1.1 HBW油脂系统的结构与原理

 HBW黑油脂，即主驱动迷宫密封油脂，用于盾构机主驱动密封。HBW黑油脂具有优异的抗水发性能、合适的稠度和良好的润滑性能，其注入点为主驱动内外密封的第一道唇形密封前，通过迷宫密封进入土仓，直接与渣土接触，利用不断挤出的油脂将渣土挡在主轴承外面，防止渣土侵入主轴承。

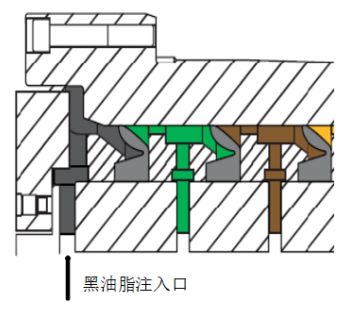

图2-1 HBW黑油脂注入位置示意

该系统主要有HBW油脂泵、马达分配器、脉冲计数器、气动球阀等组成。油脂泵泵送黑油脂至主驱动内外密封的马达分配器，由分配器按流量平均分配注入至内外密封。

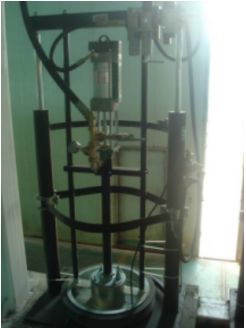

图2-2 HBW油脂泵

图2-3 马达分配阀（内密封）

该系统主要有HBW油脂泵、马达分配器、脉冲计数器、气动球阀等组成。油脂泵泵送黑油脂至主驱动内外密封的马达分配器，由分配器按流量平均分配注入至内外密封。

图2-2 HBW油脂泵
