五、铰接

　　盾构机的交接部分包括以下两个参数：

　　（20）铰接工作压力：

　　意义：交接油缸的工作压力，可以看做盾构机对盾尾的拖拽力。单位 [bar]。

　　正常情况：较好范围70~120 [bar]。

极限情况：最大300 [bar]。

　　（21）铰接油缸行程：

　　意义：铰接油缸行程是指它的伸长量，分为四组显示，盾构机在曲线段掘进时，应注意调节铰接行程差，防止卡盾尾，单位[mm] 。

　　正常情况：一般使用范围在20~130 [mm]。

　　极限情况：最大行程0~155 [mm]。
　　铰接的参数在F1界面的右部（如图10）有显示，通过铰接控制面板（如图11）可调节铰接油缸行程。

图10   F1界面右部

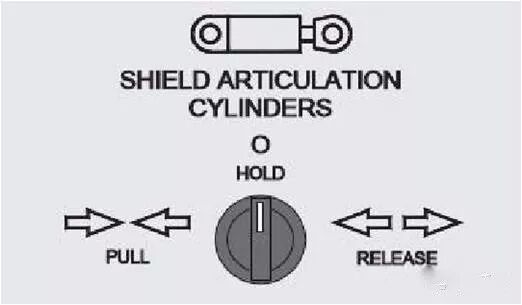

图11   铰接油缸控制面板

　　盾尾铰接油缸的注释： 伸长 / 缩回盾尾铰接油缸只能在推进模式下操作。 为了预防盾尾被卡住，各个行程之间的差别不能太大。
六、注浆

　　盾构机的注浆部分主要包括以下四个参数：

　　（22）注浆管路 1…4工作压力：

　　意义：反映盾尾注浆的压力，单位[bar]。

　　正常情况：应大于切口压力，正常情况下一般在2.5~4[bar]。

　　极限情况：设定6 [bar]为最高压力（即堵管压力），最小注浆压力设定为2 [bar]。

　　（23）注浆管路 1…4冲程计数：

　　意义：每环掘进过程中对同步注浆次数进行计量，可以判断相应点位的注浆量，单位[次]。

　　正常情况：总冲程次数一般在550次左右，但由于地层原因会有所变化，一般在沙层中注浆量会较大，粘土、岩层中注浆量相对小一些。

　　（24）水玻璃流量：

　　意义：水玻璃与同步注浆混合形成的双液浆有速凝效果，在特殊工况下使用，单位[L/min]。

　　（25）水玻璃用量计数：

　　意义：水玻璃的用量每环掘进中的累计，单位[L]。

　　一般情况：水玻璃用量和同步注浆量的比值由技术交底给定。
　　注浆的参数在F1界面的右部（如图12）有显示，通过注浆控制面板（如图13）进行控制。

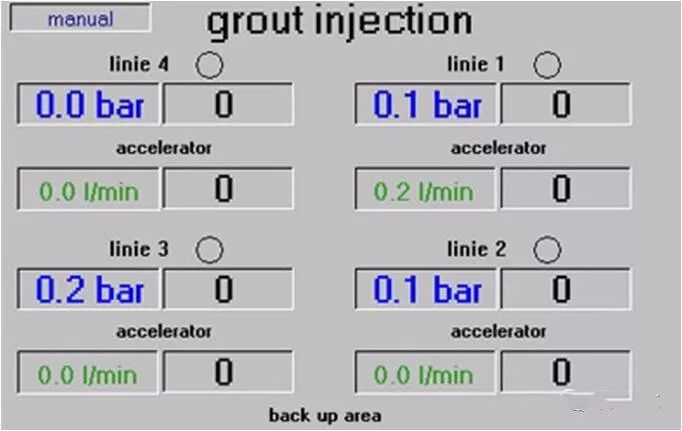

图12   F1界面右部

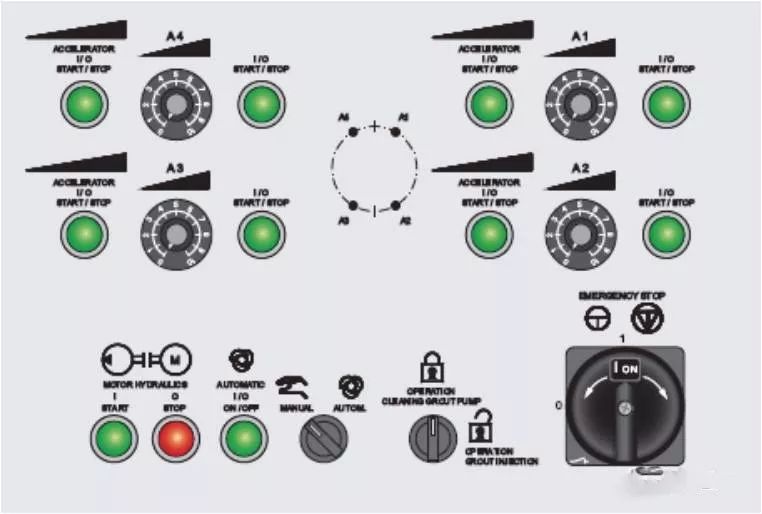

图13   注浆控制面板(2号台车）

七、盾尾油脂

　　盾构机的盾尾油脂部分主要包括以下三个参数：
　　（26）盾尾油脂压力：

　　意义：盾尾油脂起盾尾密封作用，其压力值应始终高于切口压力。盾尾油脂的压力在每次冲程完成时达到最高；每次打完后盾尾压力渐渐回落。

　　一般情况：采用自动模式，盾尾八个口循环打油脂，油脂压力峰值为18[bar]，最低保持在3 [bar]左右。

　　极限情况：打油脂的瞬间压力最大40 [bar]。

　　（27）盾尾油脂的冲程设置：

　　意义：盾尾油脂的换点间隔时间和每个点的冲程次数，可以在F5界面设置。

　　一般情况：间隔时间为5s，冲程次数为2次。

　　特殊情况：盾尾发生漏浆时，采用手动模式，被选择的点位连续打油脂。

　　（28）多点泵油分配计数：

　　意义：每环记录碎石机和主驱动的油脂冲程次数。

　　一般情况：碎石机每分钟5-6次，主驱动每分钟11-12次。
　　盾尾油脂的参数在F5界面的右部（如图14）有显示，通过盾尾油脂控制面板（如图15）进行调节控制。

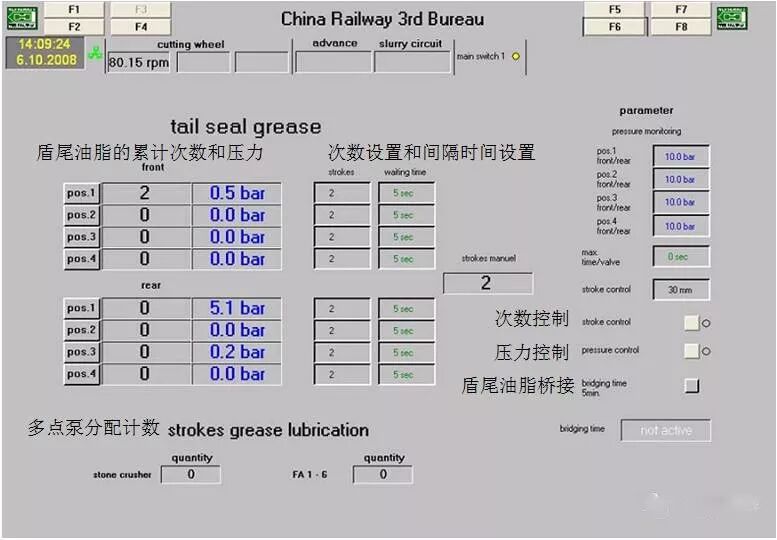

图14   F5界面

　　2.5 、盾尾密封油脂控制面板

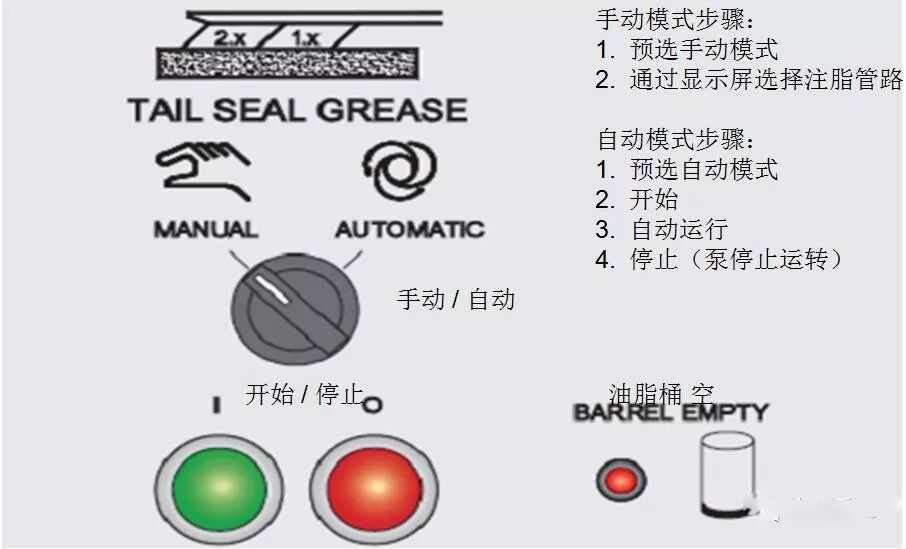

图15   盾尾油脂控制面板

八、油箱温度

　　盾构机的油箱温度部分主要对以下四个油温说明：

　　意义：此处涵盖液压油箱1和2、齿轮油箱、泄露油，这些油液都有一定的为设备降温的作用，同时油液也有其自身的安全温度，超出一定临界值，可能引起变质。单位[℃]。

　　（29）1号油箱（即主油箱）：

　　一般情况： 正常工作时[35℃] 左右

　　报警温度： [55℃]

　　停机温度： [70℃]

　　（30）2号油箱（即碎石机油箱)：

　　一般情况： 正常工作时[35℃] 左右

　　报警温度： [70℃]

　　停机温度： [80℃]

　　（31）齿轮油：

　　一般情况： 正常工作时[35℃] 左右

　　报警温度： [45℃]

　　停机温度： [70℃]

　　（32）泄露油：

　　一般情况： 正常工作时[40℃] 左右

　　报警温度： [45℃]

　　停机温度： [55℃]
　　油箱温度的参数在F3界面的右部（如图16）有显示。

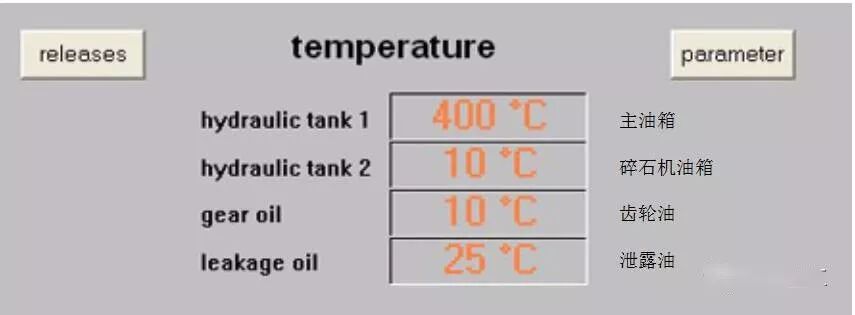

图16   F3界面右部
