　•泥水回路旁路模式

　　•进浆管：

　　••  打开：V51

　　••  关闭：V30 及V011、V012、V001、V017、V018、V003、V004 和V005

　　•旁路管：

　　••  打开：V31

　　•排浆管：

　　••  打开：V50

　　••  关闭：V32

　　•泥浆泵状态：

　　••  进浆泵 P1.1 – P1.n启动

　　••  排浆泵 P2.1 – P2.n启动

　　•进浆泵和排浆泵的进出口处均装有压力传感器。
　　盾构机操作手依靠调节进浆管和排浆管的压力来控制进浆泵和排浆泵的速度，直到能保证达到泥水回路内的最佳稳定流量后，可进行泥水回路掘进模式 。

　　•泥水回路掘进模式

　　•进浆管：

　　••  打开：V51

　　••  打开：V30 及进浆支路阀中的任意两个

　　•旁路管：

　　 •关闭：V31

　　•排浆管：

　　•  打开：V50

　　•  打开：V32

　　•泥浆泵状态：

　　 进浆泵 P1.1 – P1.n启动

　　 排浆泵 P2.1 – P2.n启动

　　泥水回路工作舱液位调节

　　进浆泵和排浆泵的速度是以一种能确保达到所需流量和压力的方式受控制的。流速根据掘进速度和地质条件进行调节。

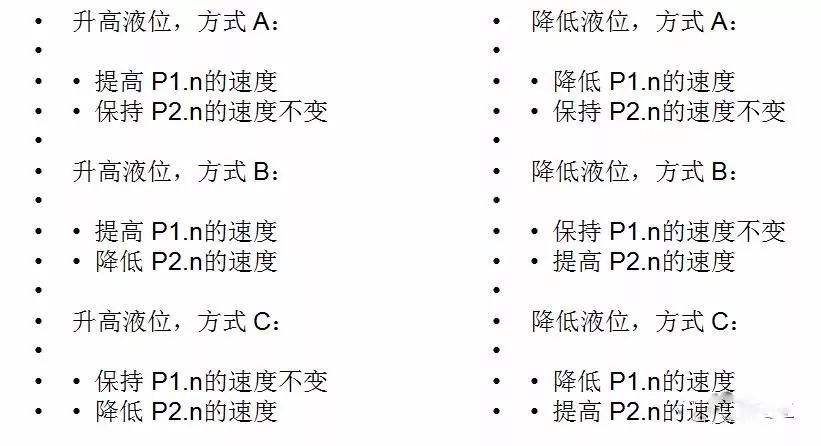

　　掘进过程中，可以用多种方式来升高或降低支撑液的液位：

三、刀盘

　　盾构机的刀盘部分主要包括以下三个参数：

　　（16）电流：

　　意义：刀盘驱动电机的工作电流，单位[A]。

　　一般情况：正常工作200 [A]左右，起步电流较大，500 [A] 左右。

　　（17）转速：

　　意义：刀盘的旋转速度，单位[rpm]。

　　正常情况：以扭矩为参考。

　　极限情况：1档0~1.2 [rpm]，2档0~2.5 [rpm]。

　　（18）扭矩：

　　正常情况：控制在0.7~1.4[MNm]较好。

　　极限情况：4标施工中最大曾至 3[MNm]。额定扭矩4.346[MNm]，脱困扭矩5.213[MNm] 。

　　卡刀盘的解决方法：

　　•a、重新启动刀盘。

　　•b、切换刀盘旋转方向。

　　•c、快速启动刀盘，大扭曲脱困。

　　•d、松推进油缸，便于刀盘脱困。
　　刀盘的参数在F3界面的左上部（如图5）和F1界面的右下部（如图6）两个位置有显示，通过刀盘控制面板（如图7）进行操作。

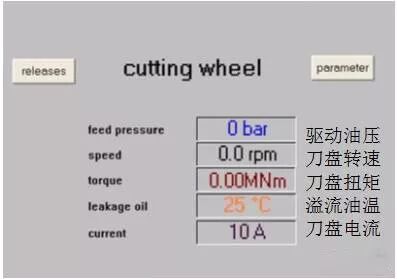

图5   刀盘在F3界面参数显示

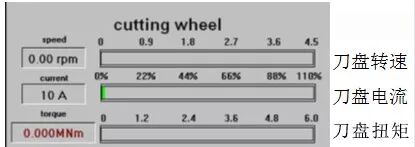

图6   刀盘在F1界面参数显示

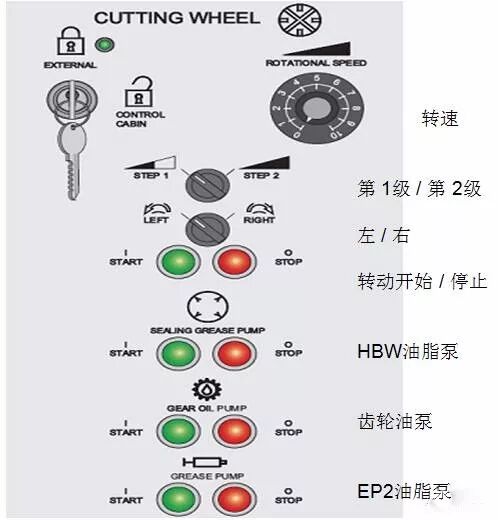

图7   刀盘控制面板

　　操作步骤：

　　1、确定中控室内部控制
　　2、启动EP2油脂泵、齿轮油泵、HBW油脂泵
　　3、确定刀盘档位：1档0~1.2rpm；2档0~2.5rpm
　　4、确定刀盘旋转方向左 / 右
　　5、启动刀盘
　　6、将刀盘调至交底给定转速
四、碎石机

　　盾构机的碎石机部分主要包括以下一个参数：

　　（19）碎石机油缸压力：
　　意义：碎石机是由两瓣可以转动的鄂来完成其碎石的作用的，在两瓣鄂的背面是两个伸缩油缸，它们是碎石机的鄂动作的动力，所以这两个油缸的工作压力也反映了碎石机的工作情况。

　　极限情况：油缸最大工作压力 左 300[bar] / 右 300[bar]
　　碎石机的参数在F3界面的右部（如图8）有显示，通过碎石机控制面板（如图9）进行操作。

图8   F3界面右部

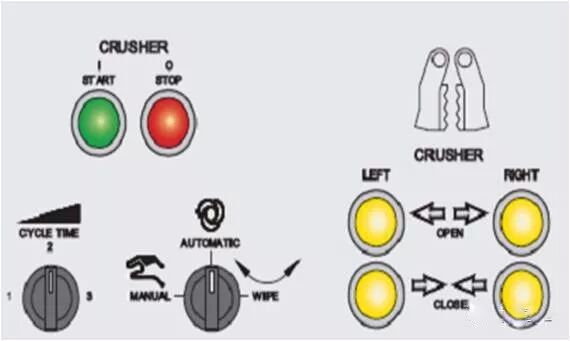

图9   碎石机控制面板

　　操作步骤：

　　1、选定模式
　　手动 / 自动 / 摩擦
　　手动操作模式：
　　按下按钮，碎石机打开 / 关闭
　　自动模式：
　　自动打开 / 关闭
　　摆动模式：
　　碎石机按相同的方向向左 / 右旋转
　　2、选定周期
　　周期 1 / 2 / 3
　　1档5s，2档10s,3档15s。
　　3、启动碎石机
