什么是双护盾TBM？

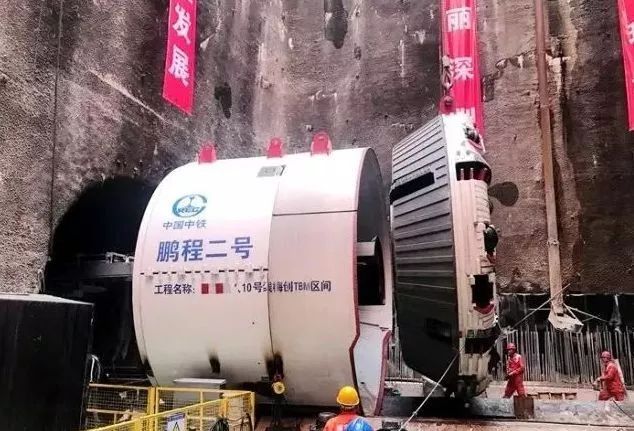

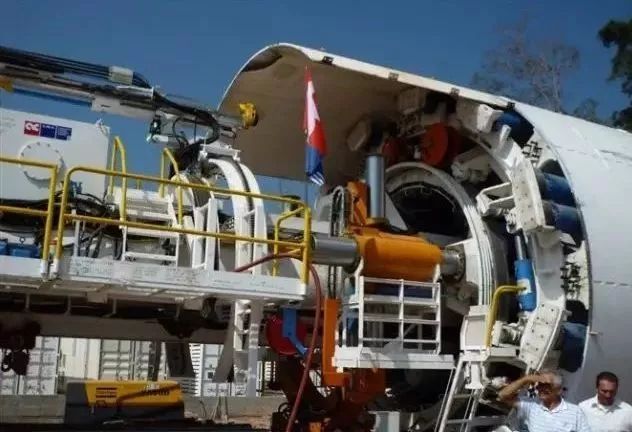

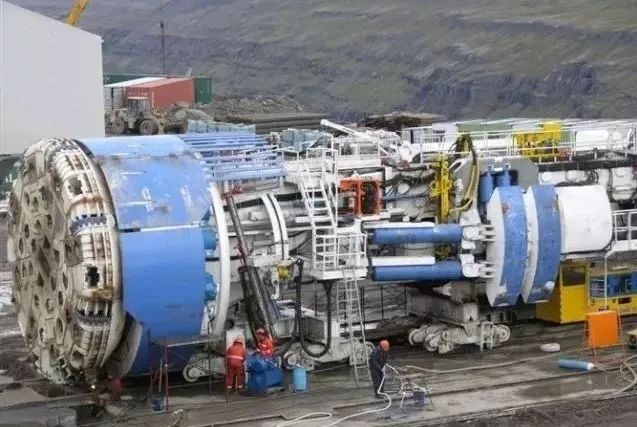

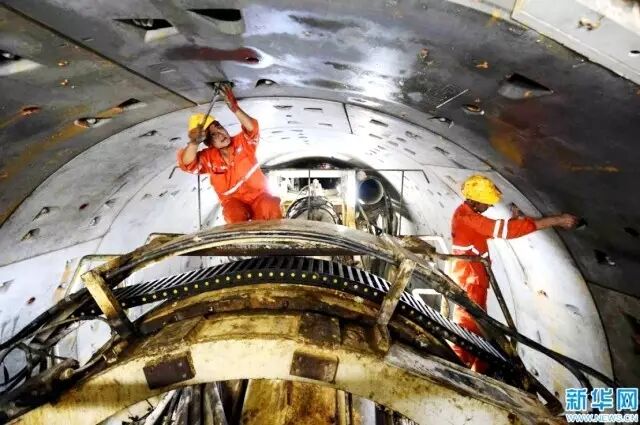

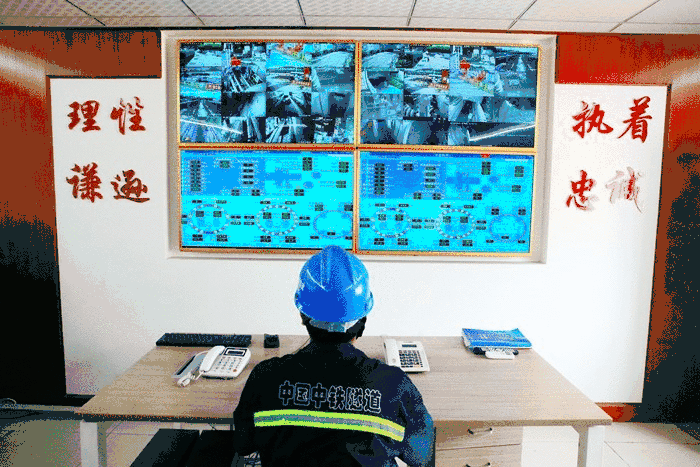

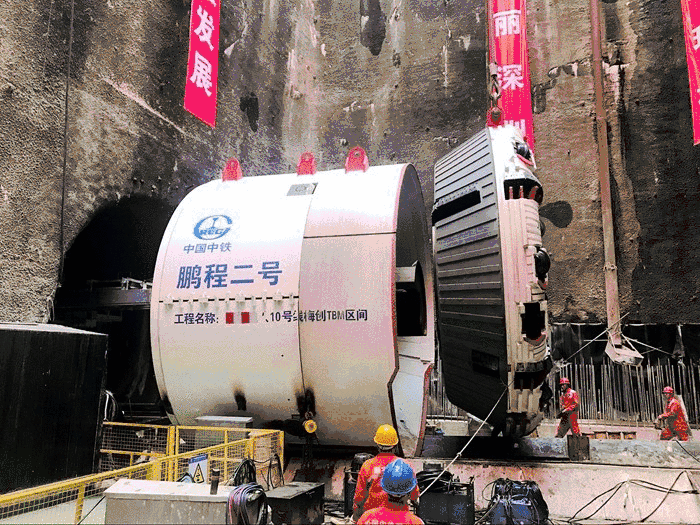

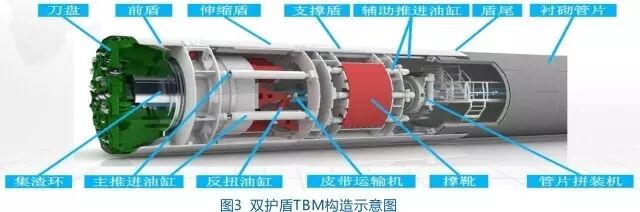

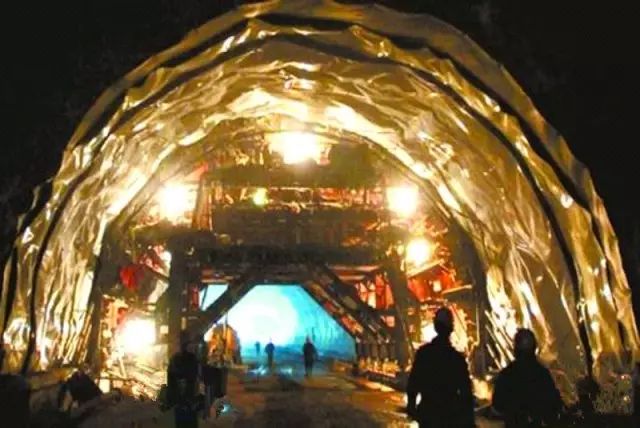

TBM是Tunnel Boring Machine的缩写，国内一般将硬岩隧道掘进机简称为TBM，将软土地层掘进机称为盾构机。而硬岩TBM又可分为敞开式TBM（开挖隧道时不需要铺设管片）、双护盾TBM(掘进的同时构建隧道支撑性管片)、单护盾TBM。深圳地铁10号线1011-3标采用的是双护盾TBM。 ▲双护盾TBM ▲10号线1011-3标双护盾TBM成功吊装下井 等等，刚刚说了好像除了双护盾式，还有敞开式和单护盾式TBM吧…… ▲敞开式TBM ▲单护盾TBM 双护盾TBM有哪些优点？ 施工质量好 传统矿山法施工隧道结构主要由初支、柔性防水层和模筑混凝土组成，长期以来存在着成型隧道渗漏水的通病；双护盾TBM施工结构由预制混凝土管片拼装成型，有效解决了地下工程渗漏水通病，提升区间隧道质量。 ▲矿山法隧道防水 ▲TBM成型隧道效果 安全程度高 传统硬岩隧道普遍采用矿山法，通过打眼、装填炸药、爆破成型、初次衬砌二次衬砌等步骤完成，火工品管控使用存在较大风险，且人员必须在裸露围岩下施工；采用双护盾TBM施工，依靠机械作业，作业人员始终在盾壳保护下工作，确保施工人员安全。 ▲矿山法隧道人员作业 ▲TBM施工人员操作 环境影响小 TBM施工，操作人员不直接与岩体接触，作业环境得到明显改善。掘进产生的粉尘比矿山法降低60%，作业环境干净整洁，且降低了施工对周边空气及地下水的污染。同时大大减少施工扰民。 掘进速度快 矿山法隧道开挖约3米/天，TBM正常掘进约15-20米/天，且TBM施工一次成型，是矿山法施工效率的5-9倍以上。 双护盾TBM是怎样掘进的？ 理论知识脑补了那么多，下面还是到现场见见真章啦！ GO! GO! GO! ↓ ↓ ↓ 双护盾TBM是利用旋转刀盘上的滚刀挤压剪切破岩，通过旋转刀盘上的铲斗齿拾起石渣，落入主机皮带机上向后输送，再通过牵引矿渣车或隧洞连续皮带机运渣到洞外，并在掘进的同时构建隧道之盾即支撑性管片。 1、下井始发 2、掘进监控 ▲为便于实时监控现场施工安全，项目设置了智能化视频监控室，对项目地上地下施工进行720度无死角全覆盖监控。
